Na pytanie „ile zawiasów zastosować na jedno skrzydło bramy?” najczęściej odpowiada się: 2 zawiasy o nośności potwierdzonej dla całego układu, dobrane do masy, szerokości i rozstawu punktów podparcia. Błędne dzielenie masy skrzydła przez nośność jednego elementu może przeciążyć górne mocowanie, dlatego obliczenia powinny uwzględniać moment od środka ciężkości oraz parcie wiatru.
Najważniejsze wnioski techniczne:
- Dwa zawiasy stanowią punkt wyjścia dla większości skrzydeł o masie od około 30 do 200 kg, jeżeli producent dopuszcza daną masę bramy.
- Skrzydło o masie 120 kg i środku ciężkości oddalonym o 0,9 m wywołuje moment około 1,06 kNm.
- Trzeci zawias poprawia stabilizację wysokiego skrzydła, lecz nie zwiększa automatycznie nośności układu o 50%.
- Pełne poszycie o powierzchni 3,24 m² przy ciśnieniu 0,5 kN/m² przyjmuje siłę wiatru około 1,62 kN.

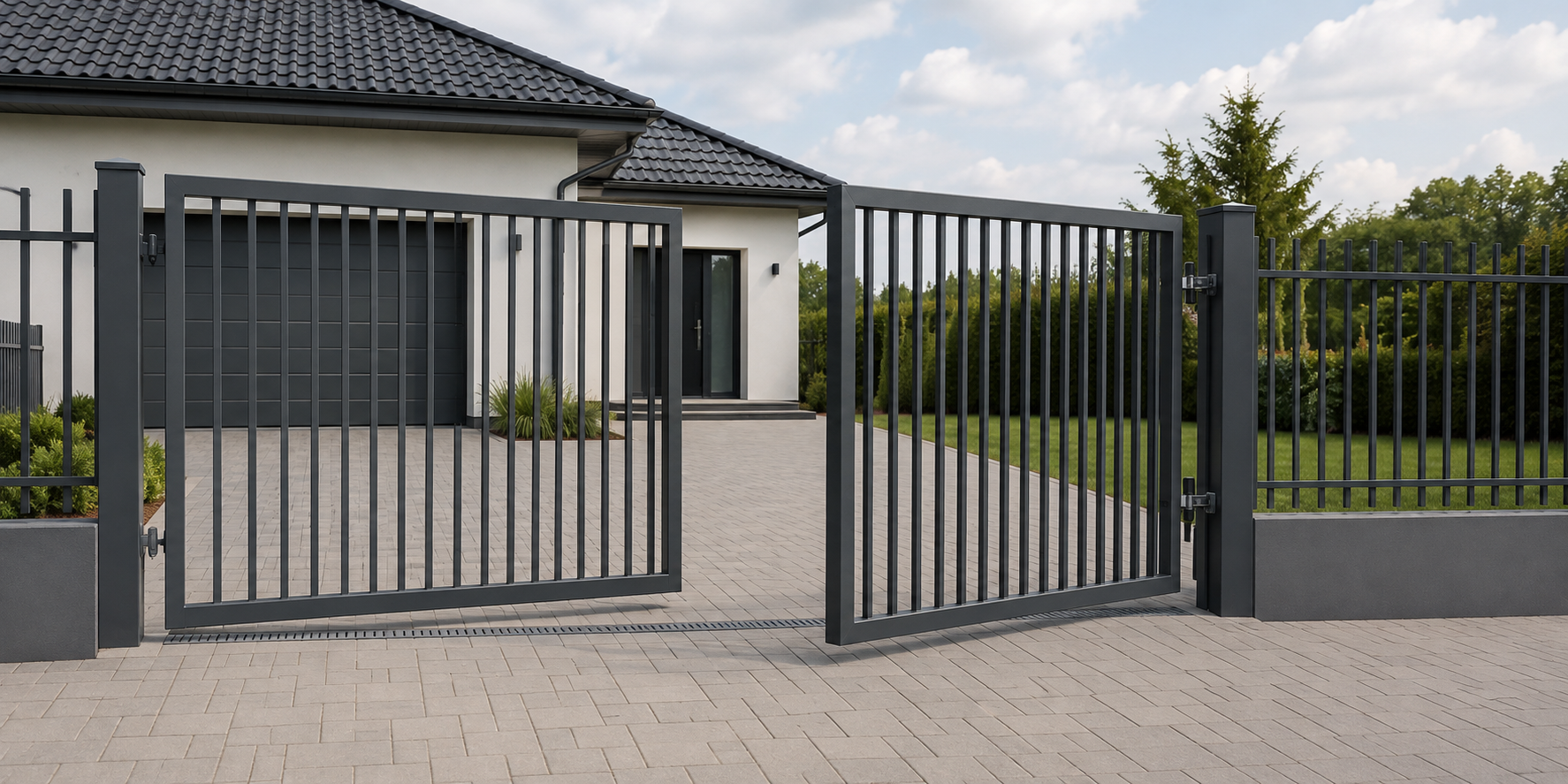

Ile zawiasów należy zastosować na jedno skrzydło bramy?
Dwa zawiasy wystarczają dla większości skrzydeł, jeżeli katalogowa nośność kompletnego układu obejmuje masę bramy, jej szerokość oraz warunki eksploatacji. Górny zawias przejmuje znaczną część siły wyrywającej, natomiast dolny tworzy z górnym parę sił przeciwdziałającą opadaniu skrzydła.
Wybór odpowiednich zawiasów do bram i furtek powinien bazować na danych producenta. Przykładowe systemy przemysłowe mogą mieć dopuszczalną masę bramy wynoszącą 100 kg dla wersji M12, 200 kg dla M16 i 400 kg dla M20, lecz wartości nie stanowią uniwersalnej nośności samego gwintu.
Trzeci zawias stosuje się głównie przy skrzydłach wysokich, wiotkich, intensywnie użytkowanych albo wyposażonych w pełne poszycie. Cztery zawiasy wymagają odpowiedniego ustawienia osi i uzasadnienia w dokumentacji konstrukcyjnej, ponieważ niewspółosiowość rzędu 1–2 mm może powodować zakleszczanie.
Jak masa i szerokość skrzydła obciążają zawiasy?
Masa 100 kg nie obciąża zawiasów wyłącznie pionową siłą około 981 N, ponieważ odsunięty środek ciężkości wytwarza również moment zginający. Wartość momentu można oszacować ze wzoru:
M = m x g x a
- m – masa skrzydła w kg,
- g – przyspieszenie ziemskie 9,81 m/s²,
- a – pozioma odległość środka ciężkości od osi zawiasów w m.
Przykład obliczeniowy
Skrzydło o masie 120 kg i szerokości 1,8 m ma środek ciężkości oddalony od osi zawiasów o około 0,9 m. Moment statyczny wynosi:
M = 120 x 9,81 x 0,9 = 1059 Nm, czyli około 1,06 kNm.
Przy pionowym rozstawie osi zawiasów wynoszącym 1,6 m orientacyjna siła tworząca parę przeciwdziałającą momentowi osiąga około 662 N. Wynik nie obejmuje uderzeń podczas zamykania, obciążenia siłownikiem ani działania wiatru.
Jak dobrać liczbę zawiasów do zakresu wagowego?
Liczba zawiasów nie rośnie liniowo wraz z każdym kolejnym przedziałem masy, ponieważ dwa właściwie dobrane zawiasy M20 mogą przenieść większe obciążenie niż trzy niewielkie zawiasy M12. Poniższe zakresy służą do wstępnej kwalifikacji, a wartością rozstrzygającą pozostaje dopuszczalna masa i szerokość podana przez producenta.
- Skrzydło do 75 kg – zazwyczaj 2 zawiasy o nośności systemowej minimum 75 kg.
- Skrzydło 75–150 kg – zazwyczaj 2 zawiasy wzmocnione; trzeci punkt warto rozważyć przy wysokości powyżej 2,0 m.
- Skrzydło 150–300 kg – 2 zawiasy przemysłowe o potwierdzonej nośności albo 3 zawiasy przewidziane przez jeden system.
- Skrzydło powyżej 300 kg – indywidualny dobór zawiasów M20, M24 lub łożyskowanych wraz z obliczeniem słupka i połączeń.
- Skrzydło pełne lub z automatyką – dobór wymaga uwzględnienia parcia wiatru, siły siłownika i obciążeń dynamicznych niezależnie od masy własnej.
Rezerwa obciążeniowa rzędu 25–50% może ograniczyć skutki zużycia i obciążeń dynamicznych, ale nie zastępuje kryteriów producenta. Dopuszczalna masa 200 kg nie oznacza bezwarunkowej przydatności zawiasu do skrzydła ważącego 190 kg i mającego 3 m szerokości.
Kiedy trzeci zawias jest uzasadniony?
Trzeci zawias jest uzasadniony przy skrzydle wyższym niż około 2,0 m, podatnej ramie, pełnym poszyciu lub wymaganiu określonym przez producenta. Dodatkowy punkt podparcia ogranicza skręcanie profilu przy zamykaniu i może stabilizować środkową część wysokiej ramy.
Trzeci element nie zawsze przejmuje dokładnie jedną trzecią obciążenia. Różnica ustawienia osi wynosząca nawet 1 mm może sprawić, że jeden zawias pozostanie słabo obciążony, a dwa pozostałe przejmą większość sił.
Pełne skrzydło o wymiarach 1,8 x 1,8 m ma powierzchnię 3,24 m². Przy przykładowym ciśnieniu 0,5 kN/m² siła działająca na poszycie wynosi około 1,62 kN, dlatego obciążenie wiatrem według EN 1991-1-4 może mieć większe znaczenie niż sama masa konstrukcji.

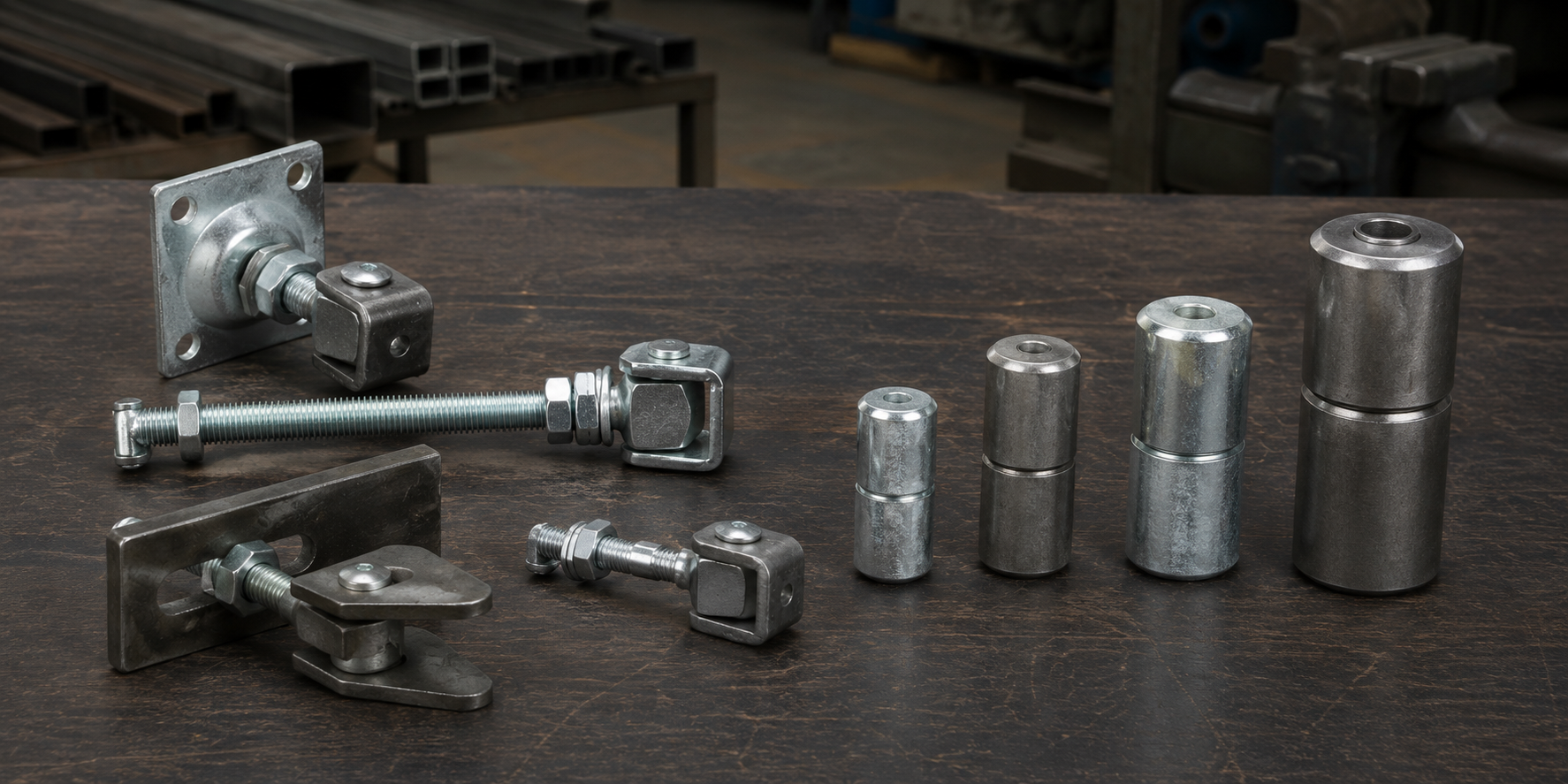

Jak dobrać rozmiar i sposób mocowania zawiasów?
Gwint M16 lub M20 należy dobierać według nośności konkretnego modelu, a nie wyłącznie według średnicy trzpienia. Dwa wyroby z gwintem M16 mogą mieć różne wartości dopuszczalnej masy z powodu odmiennej budowy korpusu, długości trzpienia, materiału i sposobu zamocowania.
Przy konstrukcjach wymagających korekty położenia zawiasy regulowane pozwalają ustawić szczelinę, pion oraz docisk skrzydła. Zakres regulacji musi pozostać zgodny z instrukcją, ponieważ nadmierne wysunięcie trzpienia zwiększa ramię zginające.
Blacha montażowa i profil słupka powinny przenieść siły bez lokalnego odkształcenia. Ścianka profilu o grubości 2 mm może wymagać wzmocnienia wewnętrznego, podczas gdy blacha 4–6 mm zapewnia większą powierzchnię rozprowadzenia obciążenia – ostateczny wymiar wynika jednak z obliczeń połączenia.
Jak rozmieścić zawiasy na skrzydle?
Górny i dolny zawias należy rozstawić możliwie szeroko, zachowując miejsce na poprawne wykonanie spoiny albo połączenia śrubowego. W wielu konstrukcjach osie umieszcza się około 150–250 mm od górnej i dolnej krawędzi ramy.
Zwiększenie rozstawu osi z 1,2 do 1,8 m zmniejsza siłę wynikającą z tego samego momentu o około 33%. Zawias trzeci montuje się najczęściej w górnej połowie lub w miejscu wymagającym usztywnienia, zgodnie z zaleceniami producenta systemu.
Wszystkie osie muszą leżeć na jednej linii. Podkładki dystansowe, tuleje oraz pozostałe akcesoria do zawiasów powinny być dobrane bez wprowadzania luzu poprzecznego i naprężeń montażowych.
Jak zweryfikować poprawność doboru po montażu?
Poprawnie dobrane skrzydło powinno zachować szczelinę montażową i poruszać się bez wyczuwalnego wzrostu oporu w całym kącie otwarcia. Próbę należy przeprowadzić przed montażem automatyki oraz ponownie po założeniu poszycia, zamka i pozostałego wyposażenia.
Kontrola powinna obejmować:
- pomiar przekątnych ramy z dokładnością odpowiednią do wymiaru konstrukcji,
- kontrolę pionu słupka na wysokości całego rozstawu zawiasów,
- ocenę spoin, nakrętek kontrujących i blach montażowych,
- pomiar opadnięcia końca skrzydła po kilku pełnych cyklach,
- ponowną kontrolę po 20–50 cyklach próbnych.
Odkształcenie, pękanie powłoki przy spoinie, luz trzpienia lub samoczynne przemieszczanie bramy wskazują na niewspółosiowość, niewystarczającą sztywność albo niewłaściwy dobór elementów.
Podsumowanie
Dwa zawiasy są prawidłowym rozwiązaniem dla większości skrzydeł, jeżeli producent potwierdza wymaganą masę i szerokość bramy. Trzeci zawias służy przede wszystkim do stabilizacji wysokich lub podatnych konstrukcji, natomiast skrzydła przekraczające 300 kg wymagają indywidualnego doboru całego układu.
Masa pozostaje tylko jednym z parametrów. Szerokość, rozstaw osi, powierzchnia poszycia, wiatr, automatyka, sztywność słupka oraz sposób zamocowania mogą decydować o obciążeniu zawiasów w takim samym stopniu jak ciężar skrzydła.
Najczęściej zadawane pytania
Ile zawiasów wystarczy na typowe skrzydło bramy?
2 zawiasy zwykle wystarczają dla skrzydła bramy, jeśli ich nośność obejmuje masę, szerokość i parcie wiatru. Zobacz zasady doboru.
Kiedy warto zastosować trzeci zawias?
3 zawiasy warto zastosować przy skrzydle wyższym niż 2,0 m, pełnym poszyciu albo wtedy, gdy dokumentacja systemu wymaga trzech punktów.
Czy nośność trzech zawiasów można po prostu zsumować?
Nie. Nośności pojedynczych zawiasów nie wolno sumować liniowo, ponieważ nierówne ustawienie może przenieść większość siły na jeden element.
