Głębokość osadzenia kotwy w betonie oznacza efektywną długość h_eff, na której łącznik przekazuje obciążenie na podłoże; dla typowych kotew mechanicznych M8–M16 wartości projektowe często mieszczą się w zakresie 40–125 mm. Błędne przyjęcie h_eff zmniejsza nośność na wyrywanie i ścinanie, dlatego parametr ma kluczowe znaczenie dla ślusarzy, wykonawców ogrodzeń i projektantów konstrukcji.

Najważniejsze wnioski techniczne:

• Typowa wartość h_eff dla kotew M8–M16 wynosi około 40–125 mm, ale wiążące dane zawiera ETA produktu.
• Głębokość otworu h0 jest zwykle większa od h_eff o 5–20 mm.
• Minimalna odległość kotwy od krawędzi często odpowiada 1,5–3,0 h_eff.
• Projektowanie zamocowań w betonie prowadzi się według PN-EN 1992-4 i parametrów podanych w ETA.

Jak dobrać głębokość osadzenia kotwy w betonie?

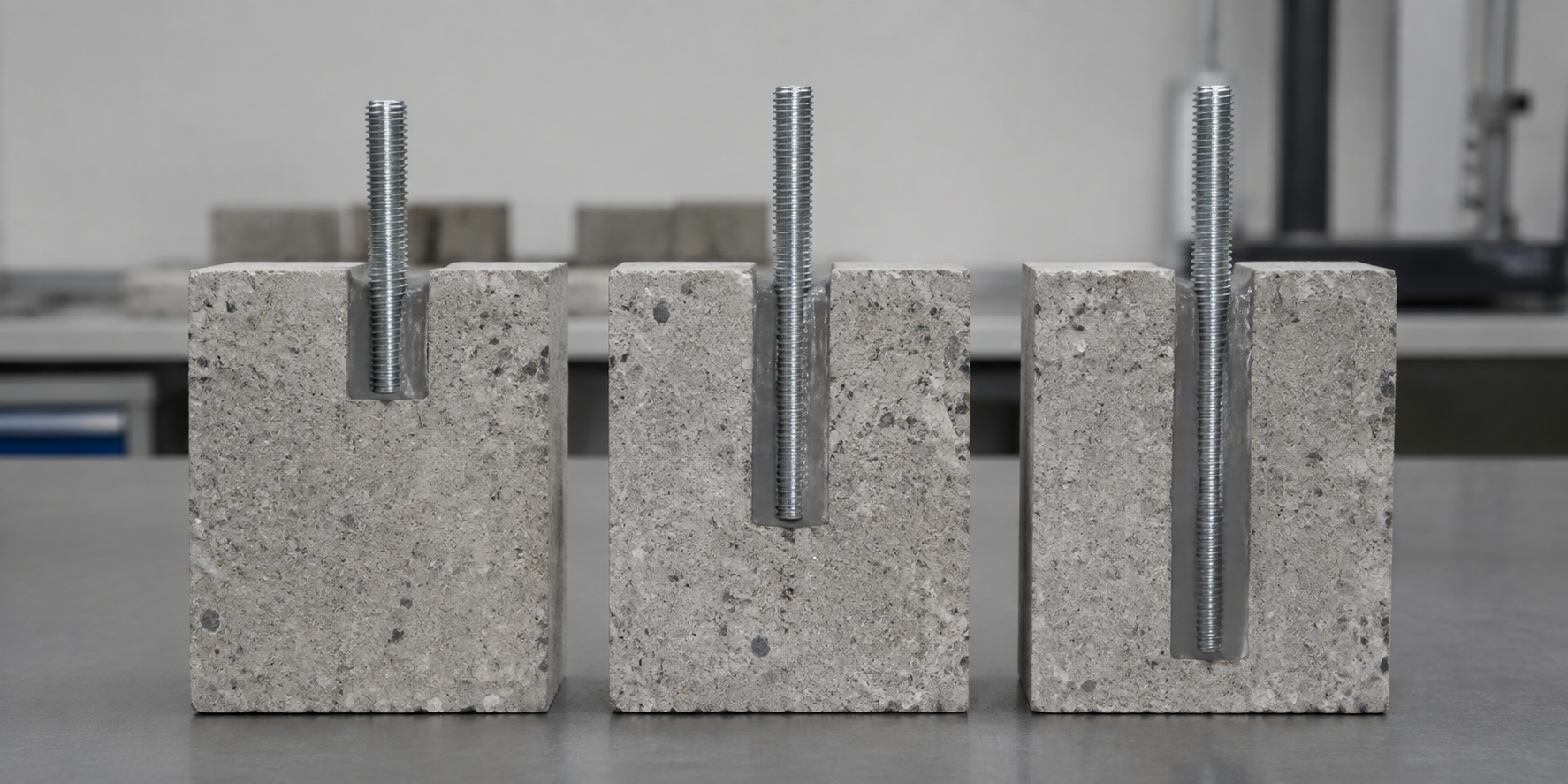

Głębokość osadzenia należy przyjmować z Europejskiej Oceny Technicznej ETA konkretnego łącznika, a nie wyłącznie na podstawie średnicy gwintu. Kotwa mechaniczna M8 może wymagać h_eff około 40–60 mm, model M12 około 60–100 mm, natomiast kotwa M16 przenosząca duże obciążenie może mieć h_eff przekraczające 100 mm.

Dobór powinien uwzględniać klasę betonu, kierunek obciążenia, stan podłoża oraz geometrię elementu. Dostępne kotwy do betonu mogą różnić się głębokością osadzenia nawet przy identycznym gwincie M12, ponieważ konstrukcja tulei, klina lub strefy rozporowej wpływa na sposób przekazywania sił.

Od czego zależy wymagana głębokość zakotwienia?

Wymagana wartość h_eff zależy przede wszystkim od obciążenia obliczeniowego, klasy betonu, średnicy kotwy oraz odległości od krawędzi. Beton C20/25 ma inną wytrzymałość na rozciąganie niż beton C30/37, dlatego identyczny łącznik może uzyskać różną nośność charakterystyczną NRk w obu podłożach.

Na dobór wpływa również stan betonu: zarysowany lub niezarysowany. Szczelina o szerokości około 0,3 mm może ograniczyć nośność części kotew rozporowych, dlatego do stref zarysowanych należy stosować łączniki posiadające odpowiednią ocenę ETA oraz parametry obliczeniowe według PN-EN 1992-4.

Czym różnią się h_eff, h0 i długość kotwy?

Parametr h_eff określa efektywną głębokość zakotwienia, natomiast h0 oznacza całkowitą głębokość wywierconego otworu. Dla h_eff równego 80 mm producent może wymagać otworu h0 o głębokości 90–100 mm, ponieważ na dnie potrzebny jest zapas na zwierciny oraz koniec łącznika.

Całkowita długość kotwy obejmuje także grubość mocowanego elementu t_fix, podkładkę i nakrętkę. Dla blachy montażowej o grubości 10 mm, h_eff wynoszącego 80 mm oraz zapasu montażowego 15 mm potrzebna długość łącznika może wynosić około 105 mm.

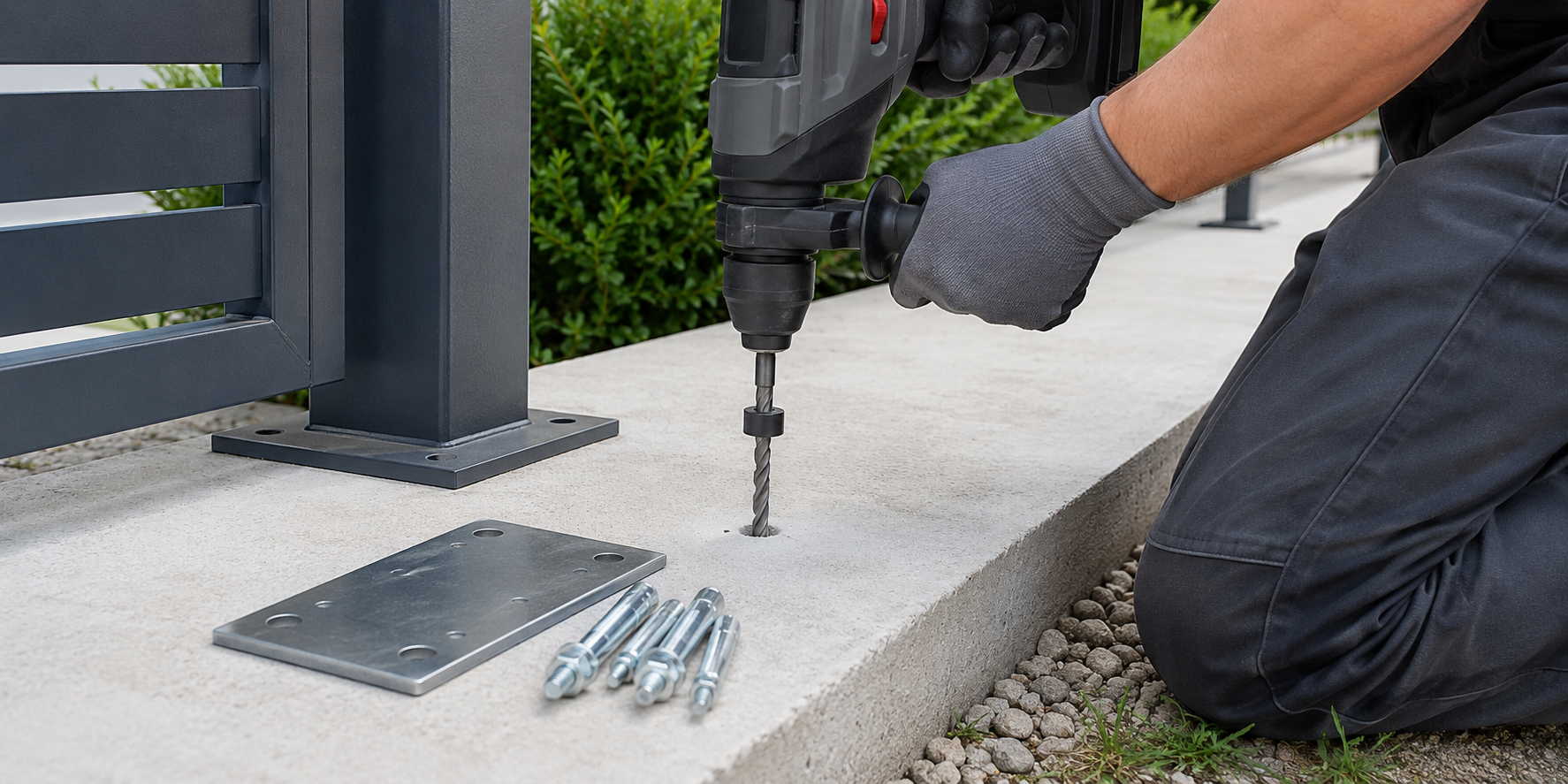

Jak głęboko wiercić otwór pod kotwę?

Otwór należy wykonać na głębokość h0 podaną w ETA lub instrukcji montażu, zwykle o 5–20 mm większą od h_eff. Zbyt płytki otwór może uniemożliwić osiągnięcie wymaganej strefy rozporowej, natomiast nadmierna głębokość nie zwiększa automatycznie nośności kotwy mechanicznej.

Średnica wiertła musi odpowiadać wartości d0 określonej przez producenta, przykładowo otwór fi12 może być przeznaczony dla konkretnej kotwy M10 lub M12. Otwór powinien zachować prostoliniowość, a odchylenie osi należy ograniczyć zgodnie z dokumentacją systemu mocującego.

Jak osadzać kotwy chemiczne?

Głębokość kotwy chemicznej należy dobrać z tabel nośności systemu, przy czym dla prętów M8–M16 typowe h_eff może wynosić około 70–160 mm. Zwiększenie h_eff może podnieść nośność, lecz korzyść ograniczają wytrzymałość betonu, grubość elementu oraz możliwość powstania stożka wyrwania.

System kotew chemicznych wymaga zachowania proporcji między średnicą pręta, średnicą otworu i głębokością zakotwienia. Pręt M12 może być przykładowo osadzany w otworze fi14, ale wiążący wymiar d0 zawsze wynika z ETA użytej żywicy.

Jak odległość od krawędzi wpływa na h_eff?

Mała odległość od krawędzi może ograniczyć dopuszczalną głębokość i nośność zakotwienia mimo prawidłowego h_eff. Orientacyjne odległości c wynoszą często 1,5–3,0 h_eff, a rozstaw s pomiędzy kotwami około 2,0–4,0 h_eff, lecz dokładne wartości c_min i s_min trzeba odczytać z ETA.

Kotwa osadzona 50 mm od krawędzi może spowodować odłupanie betonu podczas rozpierania, szczególnie przy dużym momencie dokręcania. Projektant powinien sprawdzić zniszczenie stożka betonowego, wyłamanie krawędzi, rozłupanie podłoża oraz nośność stali według PN-EN 1992-4.

Dlaczego czyszczenie otworu jest ważne?

Otwór należy oczyścić zgodnie z instrukcją systemu, ponieważ warstwa pyłu może obniżyć przyczepność zaprawy i zmienić warunki pracy kotwy. Typowa procedura obejmuje co najmniej 2 cykle przedmuchania, 2 cykle szczotkowania oraz ponowne 2 cykle przedmuchania, jeśli producent nie określa innego układu.

Średnica szczotki do czyszczenia otworów powinna odpowiadać średnicy d0 i zachowywać minimalny wymiar podany przez producenta. Otwór fi14 czyszczony zużytą szczotką o średnicy poniżej 14 mm może pozostać pokryty pyłem na ściankach.

Jakie błędy najczęściej osłabiają zakotwienie?

Najczęstsze błędy obejmują zbyt małe h_eff, niewłaściwe wiertło, brak czyszczenia oraz przekroczenie momentu dokręcania T_inst. Dla kotew M8–M16 wartości T_inst mogą mieścić się orientacyjnie w zakresie 20–100 Nm, jednak każdy łącznik wymaga momentu określonego w ETA.

Montaż w betonie młodszym niż 28 dni, trafienie w pręt zbrojeniowy lub przewiercenie krawędzi może zmienić założenia projektowe. Samowolne pogłębianie otworu nie naprawia uszkodzonego podłoża; nowe położenie kotwy musi zachować wymagane c_min i s_min.

Podsumowanie

Prawidłowa głębokość osadzenia wynika z ETA kompletnego systemu kotwiącego i obliczeń według PN-EN 1992-4. Wartości 40–125 mm dla kotew mechanicznych M8–M16 są jedynie zakresem orientacyjnym, a ostateczny dobór musi uwzględniać beton, obciążenie, krawędzie i rozstaw łączników.

Głębokość otworu h0 powinna przekraczać h_eff zwykle o 5–20 mm. Zachowanie właściwego d0, czyszczenie otworu i kontrolowany moment T_inst są równie istotne jak sama długość zakotwienia.

Najczęściej zadawane pytania

Jaka jest typowa głębokość osadzenia kotwy w betonie?

50–125 mm to częsty zakres h_eff dla kotew M8–M16, lecz wiążącą wartość zawsze podaje ETA konkretnego łącznika i podłoża.

Czy średnica kotwy wystarcza do określenia h_eff?

Nie, sama średnica M12 nie określa h_eff; znaczenie mają typ kotwy, beton, obciążenie, odległość od krawędzi i ETA produktu.

Czy otwór powinien być głębszy od zakotwienia?

Głębokość otworu h0 zwykle przekracza h_eff o 5–20 mm, aby pozostawić miejsce na pył oraz poprawne osadzenie łącznika w betonie.
