Rygiel jest mechanicznym elementem blokującym, w którym stalowy trzpień o typowej średnicy 12–20 mm wsuwa się w gniazdo i ogranicza ruch skrzydła bramy, furtki, drzwi albo okna. Prawidłowy dobór długości trzpienia, skoku roboczego i sposobu mocowania decyduje o odporności zamknięcia na parcie wiatru, dlatego zagadnienie ma znaczenie dla ślusarzy, monterów ogrodzeń i inwestorów.

Najważniejsze wnioski techniczne:

• Trzpień rygla stosowanego w bramach ma zazwyczaj średnicę 12–20 mm i skok roboczy około 50–300 mm.
• Zagłębienie trzpienia w gnieździe powinno wynosić przynajmniej 30–50 mm.
• Blacha montażowa o grubości 3–5 mm ogranicza ryzyko odkształcenia mocowania podczas pracy bramy.
• Rygiel dolny należy instalować z prześwitem około 20–50 mm nad nawierzchnią, zależnie od długości trzpienia.

Co to jest rygiel?

Rygiel jest mechaniczną blokadą wykorzystującą przesuwany lub obracany trzpień o średnicy najczęściej 12–20 mm, który łączy ruchomy element z nieruchomym gniazdem. Konstrukcja może blokować skrzydło bramy względem podłoża, łączyć dwa skrzydła albo zabezpieczać drzwi w ościeżnicy.

Najprostszy rygiel składa się z trzpienia, prowadnicy i blachy montażowej o grubości około 3–5 mm. Rozbudowane modele mogą mieć sprężynę, blokadę położenia lub regulowany skok. Kategoria zasuw i rygli obejmuje zarówno pionowe blokady bramowe, jak i poziome mechanizmy stosowane w furtkach, drzwiach oraz konstrukcjach gospodarczych.

Jak działa rygiel?

Rygiel blokuje ruch skrzydła po przesunięciu trzpienia o około 50–300 mm do przygotowanego gniazda. Gniazdo może znajdować się w podłożu, słupku, ościeżnicy albo drugim skrzydle bramy.

Siła działająca na zamkniętą bramę jest przekazywana ze skrzydła przez blachę montażową i trzpień na element nieruchomy. Przy skrzydle o szerokości 2 m nawet umiarkowane parcie wiatru może powodować znaczny moment zginający, dlatego średnica trzpienia i jakość spoin mają większe znaczenie niż sama długość mechanizmu.

Rygiel ręczny nie wymaga zasilania ani układu sterowania. Mechanizm pozostaje sprawny przy zachowaniu luzu montażowego około 1–3 mm w prowadnicach oraz po okresowym oczyszczeniu powierzchni roboczych.

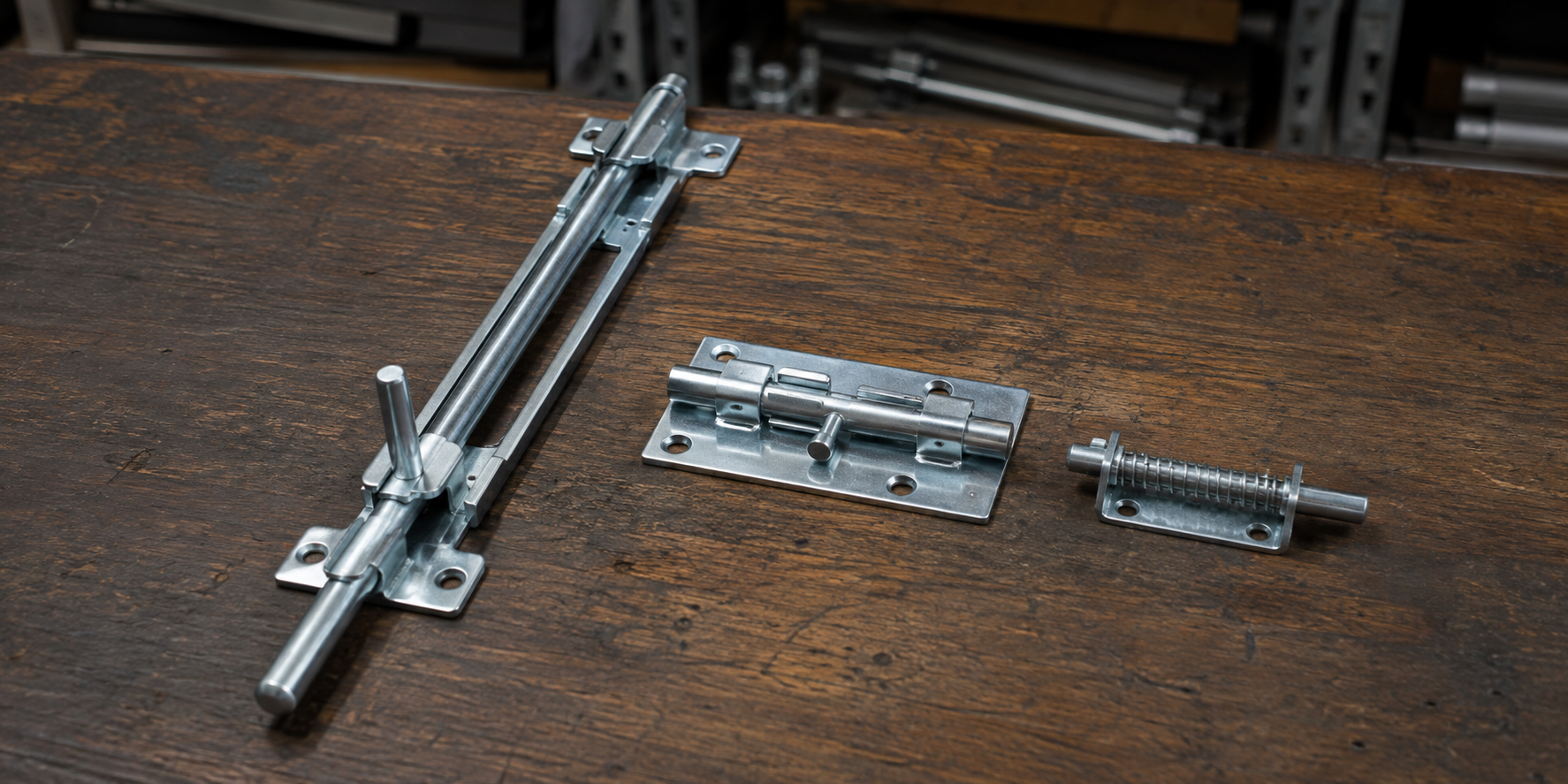

Jakie są rodzaje rygli?

Rygiel pionowy stosuje się przede wszystkim w bramach dwuskrzydłowych, natomiast rygiel poziomy blokuje furtki, drzwi i lekkie konstrukcje stalowe. Kierunek pracy trzpienia powinien odpowiadać położeniu gniazda oraz przewidywanemu kierunkowi obciążenia.

Rygiel pionowy

Rygiel pionowy przesuwa trzpień w dół i blokuje skrzydło w otworze wykonanym w nawierzchni. Zagłębienie robocze wynoszące 30–50 mm jest zwykle wystarczające dla lekkich bram, natomiast większe i bardziej podatne na wiatr skrzydła mogą wymagać dłuższego trzpienia.

Rygiel poziomy

Rygiel poziomy wsuwa trzpień w gniazdo na słupku, ościeżnicy albo sąsiednim skrzydle. Modele o skoku 50–100 mm są wykorzystywane między innymi jako rygle do bram, furtek, drzwi warsztatowych i zamknięć technicznych.

Rygiel sprężynowy

Rygiel sprężynowy wykorzystuje sprężynę do utrzymywania trzpienia w pozycji otwartej lub zamkniętej. Mechanizm ogranicza możliwość samoczynnego przesunięcia blokady pod wpływem drgań, lecz wymaga ochrony sprężyny przed wodą, pyłem i korozją.

Gdzie stosuje się rygle?

Rygiel znajduje zastosowanie w bramach, furtkach, drzwiach, okiennicach, włazach i konstrukcjach technicznych, gdy wymagane jest mechaniczne unieruchomienie elementu ruchomego. Zakres zastosowań zależy od kierunku pracy trzpienia, sposobu montażu i przewidywanej siły działającej na zamknięcie.

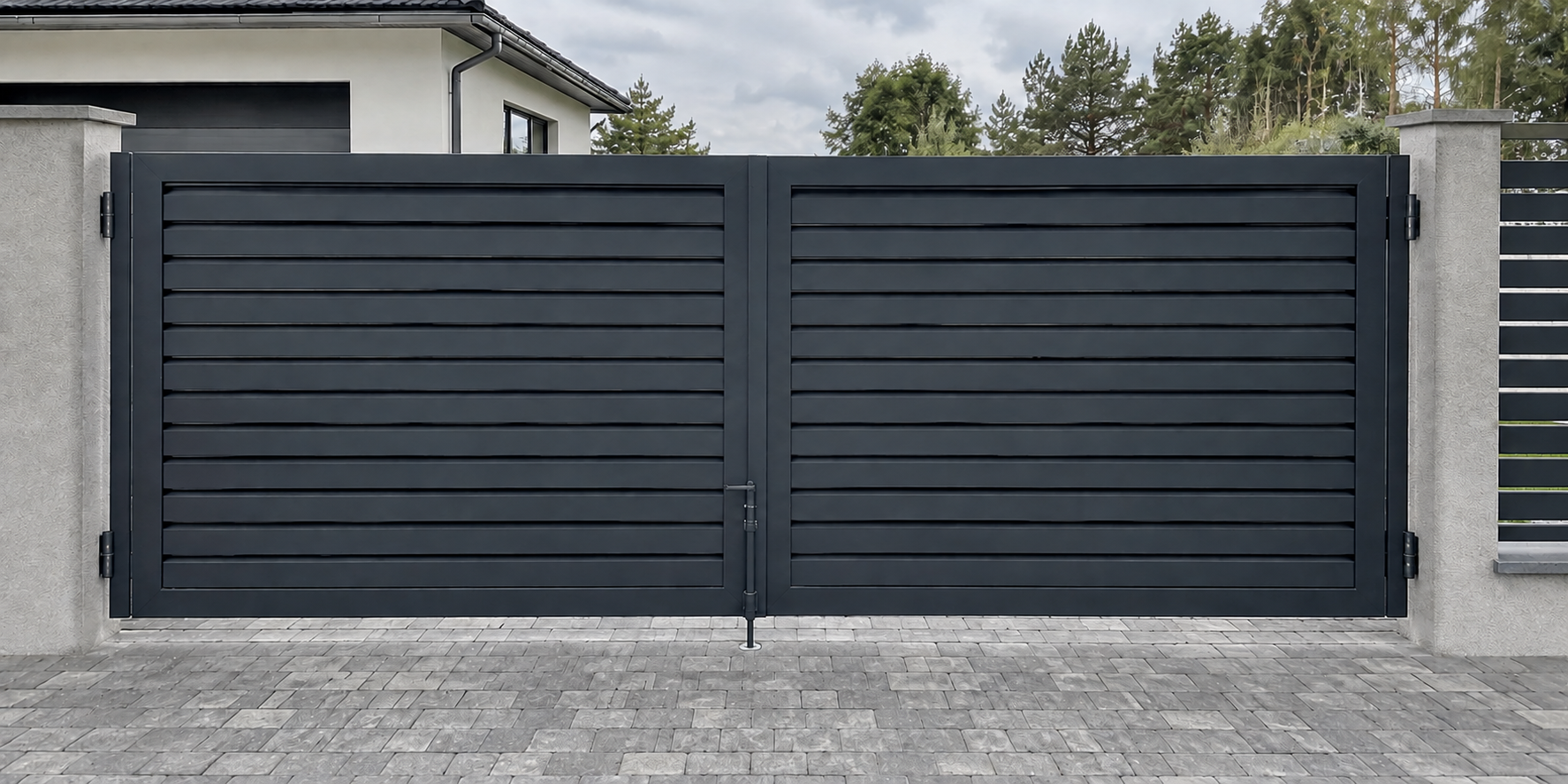

W bramach dwuskrzydłowych pionowy rygiel stabilizuje skrzydło bierne względem podłoża. Drugie skrzydło może być następnie zamykane zamkiem, zasuwą albo automatem. Rozwiązanie ogranicza przemieszczanie skrzydeł oraz zmniejsza obciążenie zamka podczas podmuchów wiatru.

W drzwiach gospodarczych i warsztatowych częściej stosuje się poziome zasuwki do drzwi o trzpieniu długości około 50–150 mm. Mechanizm może pełnić funkcję dodatkowej blokady, ale nie zawsze zapewnia kontrolę dostępu porównywalną z zamkiem na klucz.

Jak dobrać rygiel do bramy lub furtki?

Rygiel należy dobierać do masy, szerokości i podatności skrzydła na wiatr, przyjmując średnicę trzpienia przynajmniej 12 mm dla lekkich furtek oraz 16–20 mm dla większych bram. Ostateczny wymiar wymaga uwzględnienia materiału trzpienia, długości wysunięcia i sposobu zamocowania.

Długi, cienki trzpień jest bardziej podatny na zginanie niż krótki element o większej średnicy. Blacha montażowa powinna mieć grubość około 3–5 mm i powierzchnię umożliwiającą wykonanie ciągłych spoin albo zastosowanie co najmniej dwóch śrub montażowych.

Elementy zewnętrzne powinny być wykonane ze stali ocynkowanej, nierdzewnej lub zabezpieczone systemem malarskim. Stal konstrukcyjna S235JR według EN 10025-2 wymaga ochrony antykorozyjnej, zwłaszcza w strefie prowadnicy i dolnej części trzpienia.

Jak prawidłowo zamontować rygiel?

Rygiel dolny należy zamontować pionowo, zachowując osiowość trzpienia i gniazda z odchyleniem nieprzekraczającym około 2–3 mm. Nieprawidłowe ustawienie powoduje klinowanie mechanizmu oraz przyspieszone zużycie prowadnic.

1. Zamknij i wypoziomuj skrzydło bramy.
2. Ustaw rygiel na pionowym profilu ramy, pozostawiając około 20–50 mm między końcem trzpienia a nawierzchnią w pozycji otwartej.
3. Przyspawaj blachę montażową albo zamocuj mechanizm śrubami o średnicy dobranej do otworów.
4. Zaznacz oś trzpienia i wykonaj w podłożu gniazdo o średnicy większej o około 2–4 mm.
5. Sprawdź, czy trzpień zagłębia się na przynajmniej 30–50 mm i przesuwa bez użycia nadmiernej siły.
6. Zabezpiecz spoiny oraz powierzchnie pozbawione powłoki antykorozyjnej.

Gniazdo w nawierzchni powinno umożliwiać odpływ wody i usuwanie piasku. Tuleja stalowa lub nierdzewna osadzona w betonie ogranicza wykruszanie krawędzi otworu podczas wielokrotnego zamykania bramy.

Najczęściej zadawane pytania

Najczęstsze pytania dotyczą różnicy względem zamka, miejsca montażu oraz zagłębienia trzpienia na 30–50 mm.

Czy rygiel może służyć jako główne zamknięcie bramy?

Tak, rygiel może blokować bramę mechanicznie, ale bez kłódki lub zamka zwykle nie zapewnia skutecznej kontroli dostępu do posesji.

Czy rygiel zastępuje zamek w furtce?

Nie, rygiel nie zastępuje zamka, ponieważ stabilizuje skrzydło mechanicznie, lecz zwykle nie zapewnia kontroli dostępu kluczem.

Jak głęboko powinien wchodzić rygiel w podłoże?

30–50 mm roboczego zagłębienia trzpienia zwykle wystarcza do stabilizacji lekkiej bramy, jeśli gniazdo jest sztywne i ustawione osiowo.
